Елементно описание:

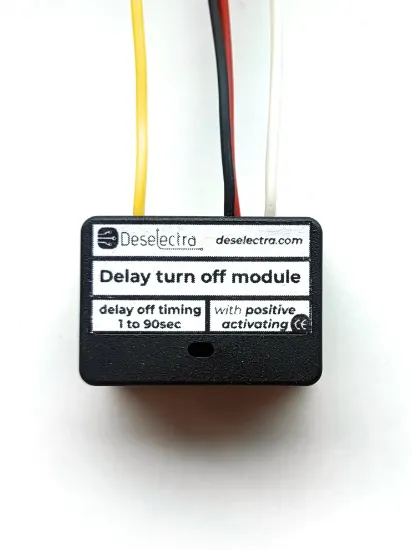

Реле за време с точност от 1 до 90/720 секунди.
Размери (плоча): 35мм / 18мм / 12мм
Размери (с кутия): 40мм / 17мм / 21мм
Изход на реле: 20А / 12V DC NO контакт - свързан
10A / 12V DC NC контакт - не е свързан
Свързан с проводници с дължина 10 см:
Червен - положителен 12V+
Черен - отрицателен 12V-
Два бели - Нормално отворен контакт на реле
Оранжев - активиращ вход 12V+ - за ключ за контакт
Захранване: +, - са защитени срещу обратно подадено напрежение.
Захранване - 12V DC
Времето се регулира чрез тример PR - 100K
Таймерът няма консумация на енергия, когато е в режим на готовност - (реле е отворено)
Принцип на работа:
Когато захранването е включено, реле чака подаване на импулс от 12V+ на активния вход. Когато бъде получен - таймерът се активира и запазва тази позиция, докато изтече настроеното време.
С подаване на нов импулс - цикълът се повтаря.
Таймерът може да се използва за забавяне на изключването на предните светлини на автомобила:
Оранжевият проводник е свързан към ключа за контакт.
Захранването трябва да бъде постоянно +(червено) и -(черно), идващо от батерията на автомобила, през 1A предпазител.
Един бял провод - към предната светлина
Втори бял провод - към 12V+
Друг провод от предната светлина - към 12V-
Когато ключът за контакт е включен, той ще осигури 12V+ на таймера и той ще затвори реле (светлата ще се включат). Когато ключът за контакт се изключи, таймерът ще започне обратно броене и светлините ще останат включени за настроеното време (до 720 секунди). След това ще се изключат.
Моля, обърнете внимание - ако консумацията на енергия на светлините е повече от 20А, трябва да се постави отделно мощно реле на мястото на крушката в схемата, за да се избегне повреда на таймера.
Съдържание на опаковката:
Времево реле
Инструкции за употреба и схема на връзките.
