Описание на продукта:
Таймер със забавено включване от 0 до 20 / 150 / 240 / 480 / 1200 секунди.
Принцип на работа:
Когато захранването е включено, започва забавянето, а светодиодът се включва. Когато настъпи зададеното време, релето се активира, "NO" контактът се затваря, а "NC" контактът се отваря, докато не бъде изключено захранването. При рестартиране на захранването - цикълът се повтаря.
Може да се използва, например, за забавяне на включването на светлините на автомобила. Когато запалването се стартира, таймерът ще изчака (1-20 / 150 / 240 / 480 / 1200 секунди), след което ще стартира предните фарове, за да запази батерията на автомобила. Когато запалването е изключено, светлините ще се изключат веднага. Таймерът трябва да получава 12V от контактния ключ, а изходът трябва да бъде свързан с ключа на предните фарове.
Схема на свързване:
- Червен кабел - към контактния ключ 12V+
- Черен кабел - към земята - 12V-
- Два бели кабела - в паралелно свързване

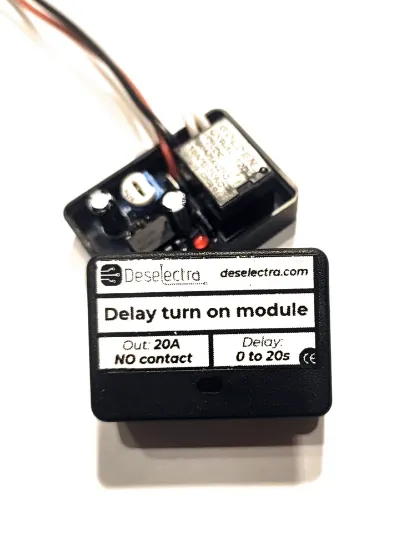

Устройството е в пластмасова кутия, както се вижда на снимките.
Размери:
- Дължина - 40 мм
- Ширина - 27 мм
- Височина - 21 мм
Захранване: 12V DC - с защита срещу обратно подаване на напрежение.
Изход:
- Обикновено отворен контакт - "NO" - 20A/12V - свързан с двата бели кабела
- Обикновено затворен контакт - "NC" - 10A/12V - не е запояван към ключа на предните фарове
Времето се настройва с тример.
Съдържание на продукта:
- DRL Таймер - Устройството е в пластмасова кутия, както се вижда на снимките.
- Инструкции за употреба и схема на свързване.
