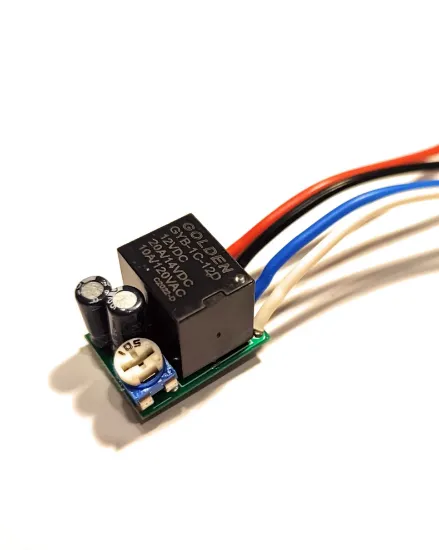

SMD таймер за кола с отложено изключване, 1-150сек 20A директен изход 12V

Автоматичен таймер за кола със забавено изключване от 1 до 150 секунди.

Размери:

• Дължина: 23 мм
• Ширина: 16 мм
• Височина: 18 мм

Захранване:

• 10 до 14V DC
• Червен кабел – 12V+
• Черен кабел – 12V-

Изход:

• Директен 12V 20A
• Бял кабел – 12V+
• Син кабел – 12V-

Настройка на времето:

• Можете да регулирате времето на таймера с тример, използвайки малка отвертка - завъртете обратно на часовниковата стрелка, за да увеличите времето.

За сигурност:

• 20A предпазител може да се постави на червения кабел.

Моля, обърнете внимание:

• Релето няма да работи, ако захранването е под 10V.
• При настройка на минимално време релето може да щракне при включване на таймера.
• На изхода има напрежение, което позволява директно свързване на товара.
• Ако товарът е над 20A, препоръчително е използването на отделно мощно реле след таймера.

Принцип на работа:

• При подаване на захранване, започва времето за закъснение, а изходът (бял и син кабел) получава 12V. След изтичане на зададеното време релето се деактивира и изходът спира да получава 12V, въпреки че захранването остава включено. Повторното стартиране на захранването рестартира цикъла.

Съдържание на пакета:

• Таймер
• Инструкции за употреба и схема на свързване
