Описание на продукта

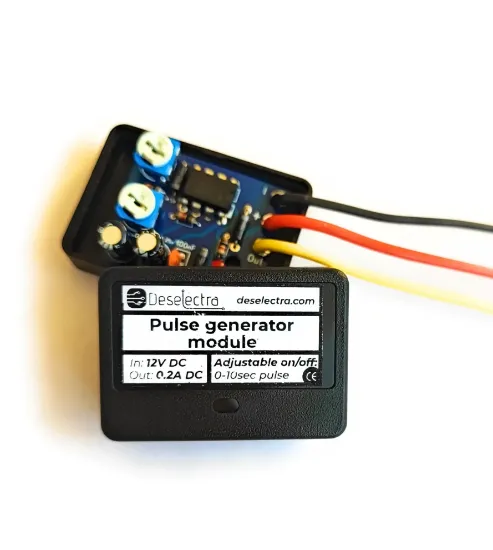

Този модул е предназначен да преобразува постоянен 12V DC волтаж в повтарящ се 12V импулсен сигнал с регулируема продължителност и пауза между импулсите.
Спецификации:
- Входен сигнал: 12V DC (червен проводник)
- Изходен сигнал: 12V импулс с регулируема продължителност (0 до 10 секунди) и регулируема пауза (0 до 10 секунди) – жълт проводник
- Маса (GND): Черен проводник
- Размери на платката: 21mm x 17mm x 16mm
Начин на работа:
- Свържете червения проводник към положителния 12V DC входен сигнал.
- Свържете черния проводник към масата (GND).
- Жълтият проводник подава повтарящ се импулсен сигнал с регулируемо време.
Модулът създава непрекъснати импулси и паузи, независимо от активността на входния сигнал. При прекъсване и повторно подаване на входния сигнал, цикълът се рестартира.
Регулиране на времето:
Регулирането на времето за импулс и пауза се извършва чрез вграден тример потенциометър:
- Завъртане по часовниковата стрелка – увеличава времето.
- Завъртане обратно на часовниковата стрелка – намалява времето.
Съдържание на пакета:
- 1 x Модул за преобразуване на сигнал
