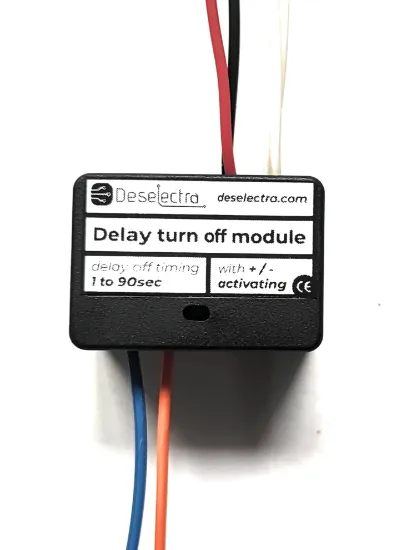

Описание:
💡 Принцип на работа: Когато захранването е включено, релето очаква положителен импулс от 12V+ (или отрицателен 12V-) на активиращия вход. След приемането му, таймерът стартира и запазва своето състояние до изтичане на зададеното време. Просто и ефективно!
🚗 Идеално за автомобилни приложения: Лесно интегрирайте нашето времево реле в системата за предни светлини на автомобила!
📐 Компактен и универсален дизайн: Изработено с метикулност, нашето времево реле се отличава с размери 35мм/18мм/12мм (платка) и 40мм/17мм/21мм (с кутия), гарантирайки безпроблемна интеграция във всяка среда!
⚡ Надеждна производителност: Оборудвано с мощен релеен изход от 20А/12V DC NO контакт (свързан) и 10A/12V DC NC контакт (не свързан), гарантирайки безпроблемна работа!
🔌 Лесна инсталация: Със заведени 10см проводници за удобство при монтажа, с цветно кодирани връзки:
Червен: Положителен 12V+
Черен: Отрицателен 12V-
Два бели: Нормално отворен контакт на релеето
Оранжев: Активиращ 12V+ вход
Син: Активиращ 12V- вход
Свържете оранжевия провод към положителния контакт на ключа за активация без усилия. Уверете се, че положителният (червен) и отрицателният (черен) проводници от акумолатора са постоянно подавани (с предпазител от 1A) за непрекъснато захранване. Свържете единия бял провод към предното осветление и втория бял провод към 12V+.Завършете веригата, като свържете другия провод от предното осветление към 12V-.
🌟 Изключителна производителност: Когато ключът е включен, таймерът задейства релето и осветява светлините. След изключването, таймерът стартира обратно броене и държи светлините включени за зададения период (до 90 сек) преди да ги изключи.
⚠️ Важно: За да се предпазите от претоварване на мрежата, уверете се, че общата консумация на светлините не надвишава 20A. За по-големи товари, разгледайте възможността за интегриране на отделно мощно реле, за да предотвратите повреда на таймера.
📦 Съдържание на продукта:
Таймер
Инструкция за употреба и схема за свързване
Надградете своите автоматизирани проекти с нашия съвременен таймер - перфектният спътник за вашите нужди! Не губете време, вземете го сега! 🚀
