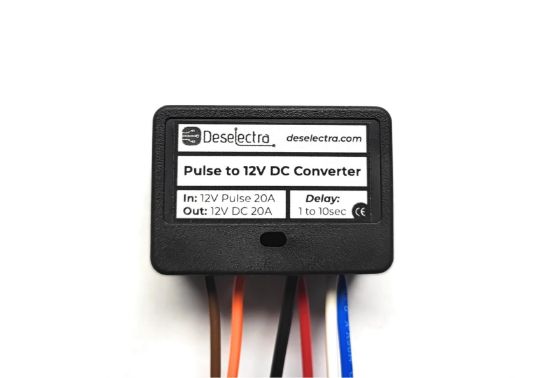

Mantiene una salida continua mientras la señal de entrada esté activa y la conserva durante un tiempo configurado (1–10 segundos) después de la interrupción. Si la señal vuelve dentro de este intervalo, el funcionamiento continúa sin interrupción.
Aplicaciones principales
- Conversión de señal de intermitentes en salida continua
- Sistemas de iluminación secuencial
- Estabilización y control de señales automotrices
- Control de dispositivos auxiliares 12V
- Funciones de retardo y mantenimiento de señal
Especificaciones técnicas
- Voltaje: 12V DC
- Entrada: pulso 12V positivo o negativo
- Salida: 12V DC constante
- Tiempo ajustable: 1–10 segundos
- Dimensiones: 40 × 27 × 20 mm (con carcasa)
Descripción de conexión
Alimentación
- Rojo → +12V DC permanente
- Negro → masa (–12V)
Entrada (solo una conexión)
- Naranja → trigger +12V
- Marrón → trigger –12V
⚠️ Solo un cable de entrada debe conectarse.
Salida
- Blanco → salida +12V DC
- Azul → masa de salida (–12V DC)
Principio de funcionamiento
El módulo supervisa la señal de entrada.
- Con señal activa, la salida se activa de forma continua.
- La salida permanece activa mientras haya señal.
- Tras la interrupción, se mantiene durante el tiempo configurado (1–10 segundos).
- Si la señal regresa, continúa sin reinicio.
- Si no regresa, la salida se apaga y espera nuevo trigger.
Ajuste de tiempo
- Sentido horario → menos tiempo
- Sentido antihorario → más tiempo
- Rango: 1–10 segundos
Contenido del paquete
Notas
- Solo para sistemas 12V DC
- No exceder límites eléctricos
- Conexión incorrecta puede dañar el módulo
- Asegurar aislamiento correcto
